L’inspection des têtes de réservoir ASME pour détecter tout défaut est un processus critique qui garantit la sécurité, la fiabilité et la conformité des appareils sous pression. En tant que fournisseur de têtes de réservoir ASME, nous comprenons l'importance d'inspections approfondies pour répondre aux normes strictes fixées par l'American Society of Mechanical Engineers (ASME). Dans ce blog, nous explorerons les étapes et méthodes clés d'inspection des têtes de réservoir ASME afin d'identifier et de corriger les défauts potentiels.
Comprendre les normes ASME pour les têtes de réservoir
Avant de se lancer dans le processus d'inspection, il est essentiel de bien comprendre les normes ASME qui régissent les têtes de réservoir. L'ASME Boiler and Pressure Vessel Code (BPVC) Section VIII, Division 1 fournit les règles pour la conception, la fabrication et l'inspection des appareils sous pression, y compris les têtes de réservoir. Ces normes garantissent que les têtes de réservoir peuvent résister en toute sécurité aux conditions de pression et de température spécifiées.

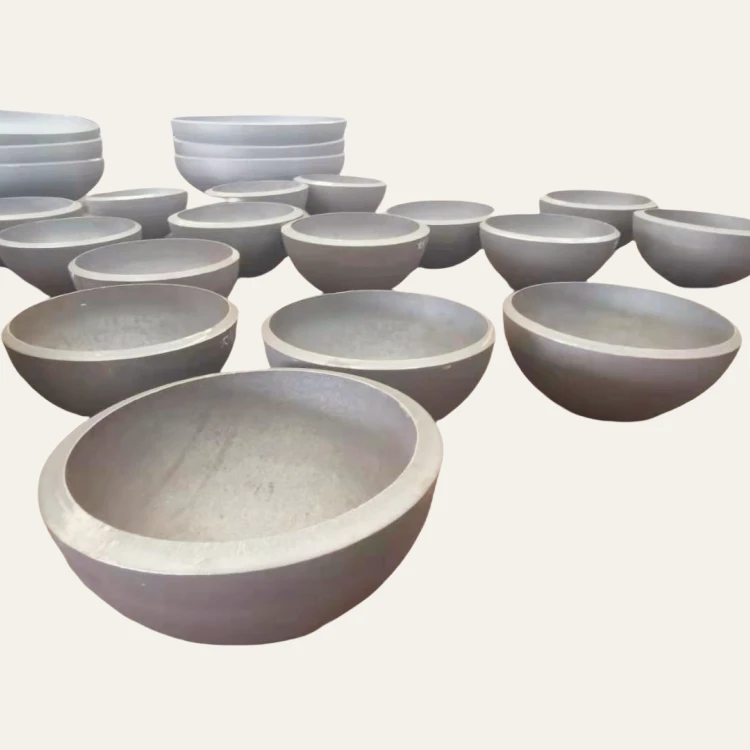

Les têtes de réservoir ASME sont disponibles en différents types, tels que la tête torissphérique ASME, la tête ellipsoïdale ASME et la tête hémisphérique ASME. Chaque type a ses propres exigences de conception et considérations d’inspection. Par exemple, la tête torisphérique ASME, couramment utilisée dans les appareils sous pression, a une forme spécifique avec un rayon d'articulation et un rayon de couronne. Les dimensions et tolérances de ces rayons sont strictement définies par les normes ASME. Vous pouvez en savoir plus sur les différents types de têtes de réservoir ASME sur notre site Web :Têtes de récipients sous pression ASMEetTêtes de réservoir ASME.
Préparation préalable à l'inspection
Examen de la documentation
La première étape du processus d’inspection consiste à examiner la documentation pertinente. Cela inclut les dessins de conception, les certificats de matériaux et les dossiers de fabrication. Les dessins de conception fournissent des informations détaillées sur les dimensions de la tête du réservoir, les spécifications des matériaux et les exigences de soudage. Les certificats de matériaux confirment la qualité et les propriétés des matériaux utilisés dans la tête du réservoir, telles que la composition chimique et les propriétés mécaniques. Les dossiers de fabrication documentent le processus de fabrication, y compris les procédures de soudage, le traitement thermique et les résultats des tests non destructifs.
Inspection visuelle de la zone de travail
Avant d'inspecter la tête du réservoir elle-même, il est important d'inspecter la zone de travail. La zone doit être propre, bien éclairée et exempte de tout débris ou danger susceptible de gêner le processus d'inspection. Une ventilation adéquate doit également être assurée, en particulier si des méthodes d'essais non destructifs impliquant des produits chimiques doivent être utilisées.
Préparation de l'équipement et des outils
Rassemblez tout l’équipement et les outils d’inspection nécessaires. Cela peut inclure des instruments de mesure tels que des pieds à coulisse, des micromètres et des jauges de hauteur pour les contrôles dimensionnels. Pour les tests non destructifs, des équipements tels que des machines de test par ultrasons (UT), des kits de test de particules magnétiques (MT) et des matériaux de ressuage (PT) sont nécessaires. S'assurer que tout l'équipement est calibré et en bon état de fonctionnement.
Inspection visuelle
L’inspection visuelle est l’étape la plus fondamentale et initiale de l’inspection des têtes de réservoir ASME. Il peut être utilisé pour détecter des défauts de surface évidents, tels que des fissures, de la porosité, des rayures et des désalignements.
État des surfaces
Inspectez toute la surface de la tête du réservoir pour déceler tout signe de dommage. Recherchez les fissures qui peuvent être causées par des facteurs tels que des défauts de soudure, des contraintes excessives ou de la corrosion. Les fissures peuvent être très dangereuses car elles peuvent se propager sous la pression, entraînant une défaillance catastrophique. La porosité, qui apparaît sous forme de petits trous sur la surface, peut être le résultat de processus de soudage ou de coulée inappropriés.
Qualité de soudure
Portez une attention particulière aux soudures sur la tête du réservoir. Les soudures doivent être lisses et exemptes de tout défaut visible tel qu'une contre-dépouille, un chevauchement ou un manque de fusion. Le cordon de soudure doit avoir une largeur et une hauteur uniformes, et la transition entre la soudure et le métal de base doit être douce. Tout signe d'éclaboussures ou de scories sur la surface de soudure doit être éliminé.
Contrôles dimensionnels
Utilisez les instruments de mesure appropriés pour vérifier les dimensions de la tête du réservoir par rapport aux dessins de conception. Cela inclut le diamètre, l’épaisseur, la hauteur et les rayons de la tête du réservoir. Tout écart dimensionnel au-delà des tolérances spécifiées peut affecter les performances et la sécurité de la tête du réservoir.
Contrôles Non Destructifs (CND)
Des méthodes de contrôle non destructives sont utilisées pour détecter les défauts internes et souterrains de la tête du réservoir sans endommager le composant.
Tests par ultrasons (UT)
L'UT est une méthode CND largement utilisée pour détecter les défauts internes tels que les fissures, le manque de fusion dans les soudures et la porosité interne. En UT, des ondes sonores à haute fréquence sont introduites dans le matériau et toute réflexion ou écho provenant de défauts internes est détecté par un transducteur. La taille, l'emplacement et l'orientation du défaut peuvent être déterminés en fonction des caractéristiques des ondes réfléchies.
Test de particules magnétiques (MT)
MT convient à la détection des défauts de surface et proches de la surface dans les matériaux ferromagnétiques. Un champ magnétique est appliqué à la tête du réservoir et des particules magnétiques sont ensuite appliquées à la surface. S'il y a un défaut, le champ magnétique sera déformé, provoquant l'accumulation de particules magnétiques à l'emplacement du défaut, le rendant ainsi visible.
Ressuage (PT)
PT est utilisé pour détecter les défauts d’ouverture de surface. Un pénétrant liquide est appliqué sur la surface de la tête du réservoir et laissé pénétrer dans les défauts. Après un certain temps, l'excès de pénétrant est éliminé et un révélateur est appliqué. Le pénétrant emprisonné dans les défauts sera aspiré par le révélateur, rendant les défauts visibles.
Essais Destructifs (DT)
Dans certains cas, des essais destructifs peuvent être nécessaires pour confirmer l’intégrité de la tête du réservoir. Les tests destructifs consistent à prélever un échantillon de la tête du réservoir pour analyse.
Essais de traction
Les essais de traction sont utilisés pour déterminer les propriétés mécaniques du matériau, telles que la limite d'élasticité, la résistance à la traction ultime et l'allongement. Un échantillon est découpé dans la tête du réservoir et soumis à une charge de traction progressivement croissante jusqu'à sa rupture. Les résultats de l'essai de traction peuvent fournir des informations précieuses sur la qualité du matériau et son adéquation à l'application prévue.
Test de dureté
Les tests de dureté sont utilisés pour mesurer la résistance du matériau à l'indentation. Différentes méthodes d'essai de dureté, telles que les essais de dureté Brinell, les essais de dureté Rockwell et les essais de dureté Vickers, peuvent être utilisées en fonction du matériau et des exigences de l'inspection.
Dossiers et rapports d'inspection
La tenue de registres d’inspection détaillés est cruciale pour la traçabilité et le contrôle qualité. Les dossiers d'inspection doivent inclure la date de l'inspection, les méthodes d'inspection utilisées, les résultats des inspections et toutes les mesures correctives prises. Un rapport d'inspection complet doit être préparé, résumant les conclusions de l'inspection et fournissant des recommandations sur les mesures à prendre si des défauts sont détectés.
Actions correctives
Si des défauts sont détectés lors de l’inspection, des mesures correctives appropriées doivent être prises immédiatement. Les défauts mineurs tels que les rayures de surface ou les petites porosités peuvent être réparés par meulage, soudage ou autres méthodes appropriées. Cependant, des défauts majeurs tels que de grandes fissures ou des écarts dimensionnels importants peuvent nécessiter une refabrication ou un remplacement de la tête du réservoir.
Conclusion
L'inspection des têtes de réservoir ASME à la recherche de défauts est un processus en plusieurs étapes qui nécessite une compréhension approfondie des normes ASME, l'utilisation de méthodes d'inspection appropriées et un contrôle qualité strict. En tant que fournisseur de têtes de réservoir ASME, nous nous engageons à garantir la plus haute qualité de nos produits grâce à des inspections complètes. Si vous êtes à la recherche de produits de haute qualitéTêtes de réservoir ASMEouResponsable torisphérique ASME, nous vous invitons à nous contacter pour une discussion détaillée sur vos besoins et pour explorer comment nous pouvons répondre à vos besoins avec nos produits haut de gamme.
Références
- Code ASME des chaudières et des appareils sous pression, section VIII, division 1
- Normes ASTM pour les tests de matériaux métalliques
- Manuel d'essais non destructifs, volume 1 : essais par ultrasons
